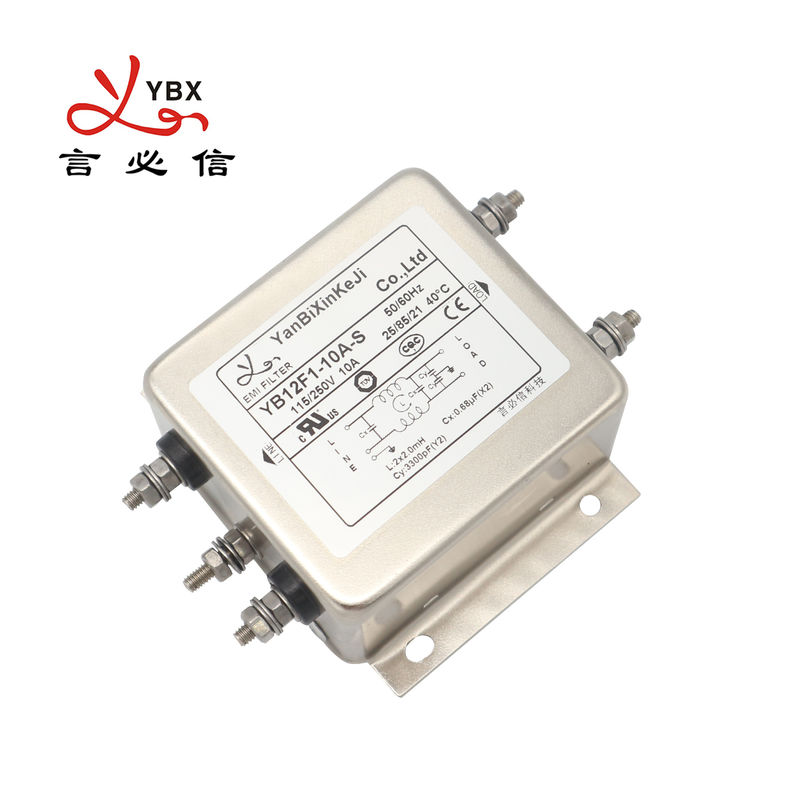

F Series High Performance EMI Filter 10A Single Phase Filter For Manipulator Equipment
Features:
1. YB-F-series.
2. Rated currents from 1 to 200A
3. General purpose/high performance/excellent performance filtering
4. Optional medical versions((R5) type)
Typical Applications:
-- Portable electrical and electronic equipment
-- Medical equipment
-- Datacom equipment
-- Office automation equipment
Technical Specification:
|
Item |
IEC Filter |
|
Model |
IEC Filter YB-B |
|
Transfer Function |
Low Pass |
|
Package Type |
Surface Mount |
|
Nominal Center Frequency |
10K-30MHZ |
|
Insertion Loss |
60~90dB |
|
Input Impedance |
50Ω |
|
Rated Voltage |
115V/250V |
|
Rated Current |
1~10A |
|
Environmental Temperature |
40°C |
|
Temperature Range |
25 / 085 / 21 |
|
Operating Frequency |
50/60HZ |
|
Line to Line |
500VDC |
|
Line to Ground |
2250VDC |
|
Maximum Leakage Current |
250VAC/60HZ 0.8mA Max |
|
MOQ |
100pcs |
|
Price |
Negotiable |
|
Lead Time |
5~15 weekday |
Rule of Nomination:
YB------12--------F1--------10A-----------S ------------( R 5 )
¦ ¦ ¦ ¦ ¦ ¦ ¦
circuit case current connection optional
Tabulates:
|
Model No. |
Rated Current |
Terminal Options* |
Bleeder resistor(optional) |
Leakage current 250V/50Hz |
Electrical Schematic |
Rated Voltage(V) |
Operating Frequency(Hz) |
||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
|
YB12F1-30A |
30A |
- |
S |
- |
T |
- |
<0.8mA |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||
|
YB12F1-40A |
40A |
- |
S |
- |
T |
- |
Fig.1 |
||||||||||||||||||||||||||||||||||||
|
YB12F1-50A |
50A |
- |
S |
- |
T |
- |
Fig.1 |
||||||||||||||||||||||||||||||||||||
|
YB12F2-30A |
30A |
- |
S |
- |
T |
- |
Fig.1 |
||||||||||||||||||||||||||||||||||||
|
YB12F2-40A |
40A |
- |
S |
- |
T |
- |
Fig.1 |
||||||||||||||||||||||||||||||||||||
|
YB12F2-50A |
50A |
- |
S |
- |
T |
- |
Fig.1 |
||||||||||||||||||||||||||||||||||||
Medical type Tabulates:
|
Model No. |
Rated Current |
Terminal Options |
Bleeder resistor(optional)R(MΩ) |
Medical equipment |
Leakage current 250V/50Hz |
Electrical Schematic |
Rated Voltage(V) |
Operating Frequency(Hz) |
||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
|
YB12F1-30A-x(5) |
30A |
- |
S |
- |
T |
1 |
5 |
<5μA |
Fig.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
|
YB12F1-40A-x(5) |
40A |
- |
S |
- |
T |
1 |
5 |
Fig.2 |
||||||||||||||||||||||||||||||||||||||
|
YB12F1-50A-x(5) |
50A |
- |
S |
- |
T |
1 |
5 |
Fig.2 |
||||||||||||||||||||||||||||||||||||||
|
YB12F2-30A-x(5) |
30A |
- |
S |
- |
T |
1 |
5 |
Fig.2 |
||||||||||||||||||||||||||||||||||||||
|
YB12F2-40A-x(5) |
40A |
- |
S |
- |
T |
1 |
5 |
Fig.2 |
||||||||||||||||||||||||||||||||||||||
|
YB12F2-50A-x(5) |
50A |
- |
S |
- |
T |
1 |
5 |
Fig.2 |
||||||||||||||||||||||||||||||||||||||
*Q: Fast-on 6.35x0.8mm S: Screw lug W: UL1015 18awgT: Terminal block
Electrical Schematic:
Fig.1
Standard type
Fig.2
R5 type
Mechanical Dimension(Unit: mm)
|
Case |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
||||||||||||||||||||||||||||
|
F1 |
72 |
65 |
39 |
75 |
45 |
85 |
22 |
4.2 |
4.2*6.2 |
M4/M6 |
M4 |
35 |
||||||||||||||||||||||||||||
|
F2 |
98 |
80 |
40 |
95 |
50 |
105 |
24 |
4.2 |
4.2*6.2 |
M4/M6 |
M4 |
50 |
||||||||||||||||||||||||||||
|
Tolerances |
±1 |
±1 |
±1 |
±0.15 |
±1 |
±0.5 |
±0.5 |
±0.15 |
±0.15 |
|
±0.15 |
±2 |
||||||||||||||||||||||||||||
Insertion loss table(In 50ohm system according IEC/CISPR No.17)
